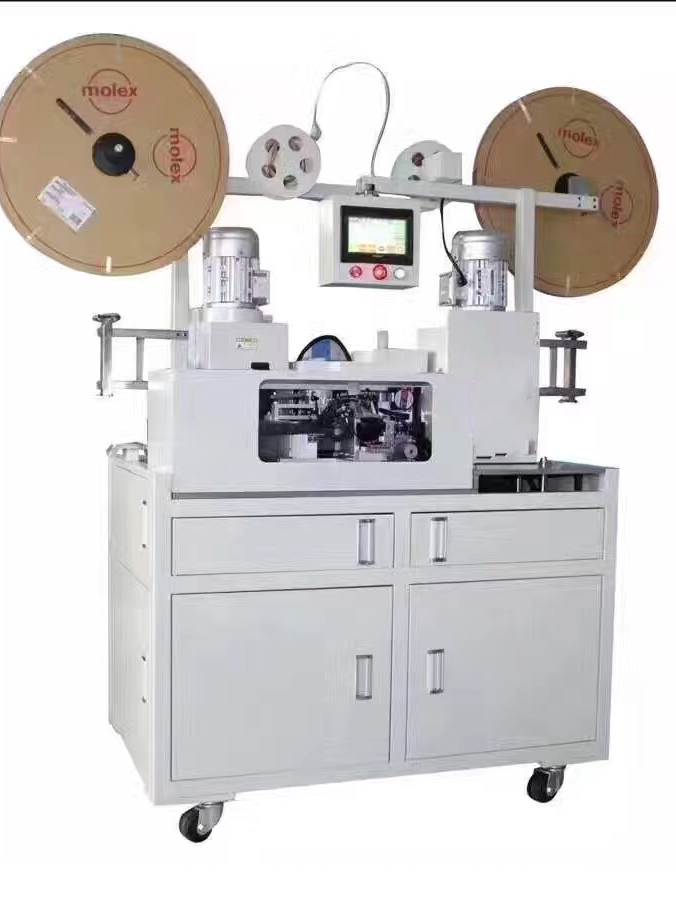

全自动排线端子机 RY-ZR01

产品分类: 全自动排线端子机
    产品特点:
    1、控制系统采用日本松下PLC,反映快速,稳定。
    2、压接机采用台湾高速精密变频静音机,高效率、高稳定性。
    3、气动元件均采用日本SMC,稳定,寿命长。
    4、生产效率高,节省人工,产品质量稳定,操作简单,安全,不良率低。
    订购热线:400-672-0592
      技术参数


      型号

      RY-ZR01

      包装尺寸

      长1.45m×宽0.850m×高1.75m

      外形尺寸

      长1.85m*宽0.76m*高1.83m

      重量

      约527KG

      工作气压

      0.4MPa-0.6MPa,气源要求过滤并干燥

      工作电压

      220V 50Hz

      额定电流

      15A

      功率

      3300W

      安放空间

      2M×2.5M

      切断长度

      72mm-9999mm

      切断精度

      ±0.5mm

      剥皮长度

      2mm-10mm

      线材种类

      2468线,灰白排,彩排

      .大线宽

      28mm

      .大排线P数

      20P

      单根线宽

      0.8mm-2.5mm

      打端效率

      18000PCS/H(.大,排线20P)

      特殊功能

      单头打,双头打 间隔打,正反打

      模具更换

      可更换打端模具


      产品描述

        全自动排线端子压着机是一台集送料、切断、剥线、压端为一体的全自动多功能机器。传统的排线压端子是手工操作,不仅效率低,而且产品质量不稳定,且操作员工要连续高度集中眼力重复同一动作,眼睛易疲劳。本公司在线材端子行业经营多年,积累了丰富的技术与经验,经过2年多的潜心研发,推出全自动排线端子压着机,旨在为线材加工行业提供.优解决方案。它具有以下特点:

        1、范围广:主要是用于压着:PH、XH、EH、ZH等彩排通信线束端子,SCN、SM、VH、杜邦等条形连接器用排线端子。

        2、节省成本:前端送线,后端出成品,所有过程全自动完成,为客户节省了大量的生产成本。

        3、稳定性好:采用偏心轴和凸轮结构进行打端,端子压着力均衡,使线束端子压着整齐,一致性好,产品质量非常稳定。,机器运行稳定,成品率高。

        4、精度高:采用步进电机控制切断,分线剥皮长度,精确度达0.1毫米。

        5、位置精确:采用伺服电机驱动器控制排线走位,端子压着控制精确,保证了线束、排线导通性能。

        6、打端方式多样:使用转向机构。可切换排线两端的端子压着方向

        7、全自动:全自动化生产,节约劳动力成本:从进排线定长切断、剥皮分线,压双(单)头端子过程是全自动完成,无须人手参与。

        8、占地少:每台设备占地小于2.5平方米,节约厂房租金。

        9、效率高:压着18000 PCS/H (MAX),机器可24小时工作。

        10、调节简单:普通员工只需简单培训,即可一人操作数台机器。

        11、操作傻瓜化:触摸屏操作,参数设定及操作全程傻瓜化,一看即会。

        产品优势:

        1、机械分线、压着端子,采用高速、高精度电机控制台

        2、本设备自动送线、分线、切线、压着端子,提高工作效率,节省人工、降低生产成本,保证产品质量;

        3、本设备采用触摸屏控制,操作简单、方便快捷方式;

        4、本设备选用优质钢材制作,并经过热处理加工,保证工件经久耐用。

        5、自动化:从进排线切断、剥皮、分线、压接一次性完成,无需人工,节约劳动力成本;

        6、效率高:压着18000PCS/H(MAX),机器可24小时工作;

        7、精度高:采用伺服电机驱动器控制排线走位,端子压着控制精确;

        8、范围广:适用于PH、XH、EH、ZH、SCN、SM、VH、杜邦等条形连接器和通信端子;

        9、稳定性好:采用偏心轴和凸轮传动结构,端子压力均衡,压着整齐,成品率高;
